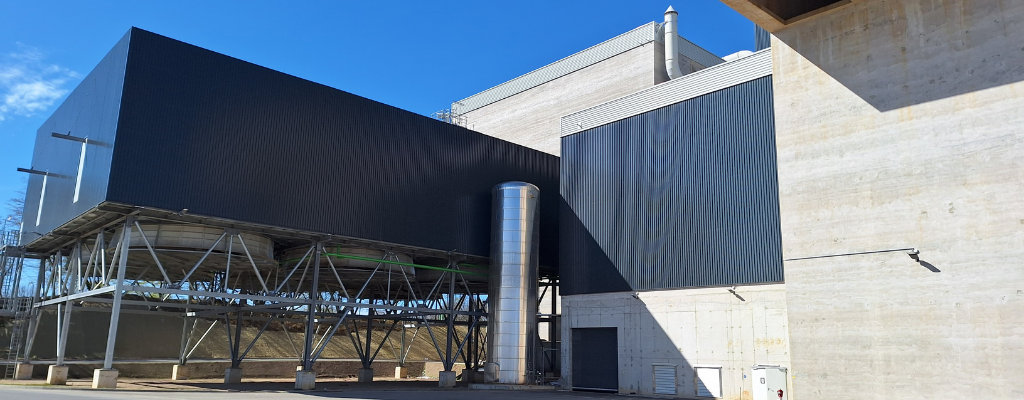

Neubau MHKW Stapelfeld

SAR realisiert umfassende EMSR- und Leittechnik

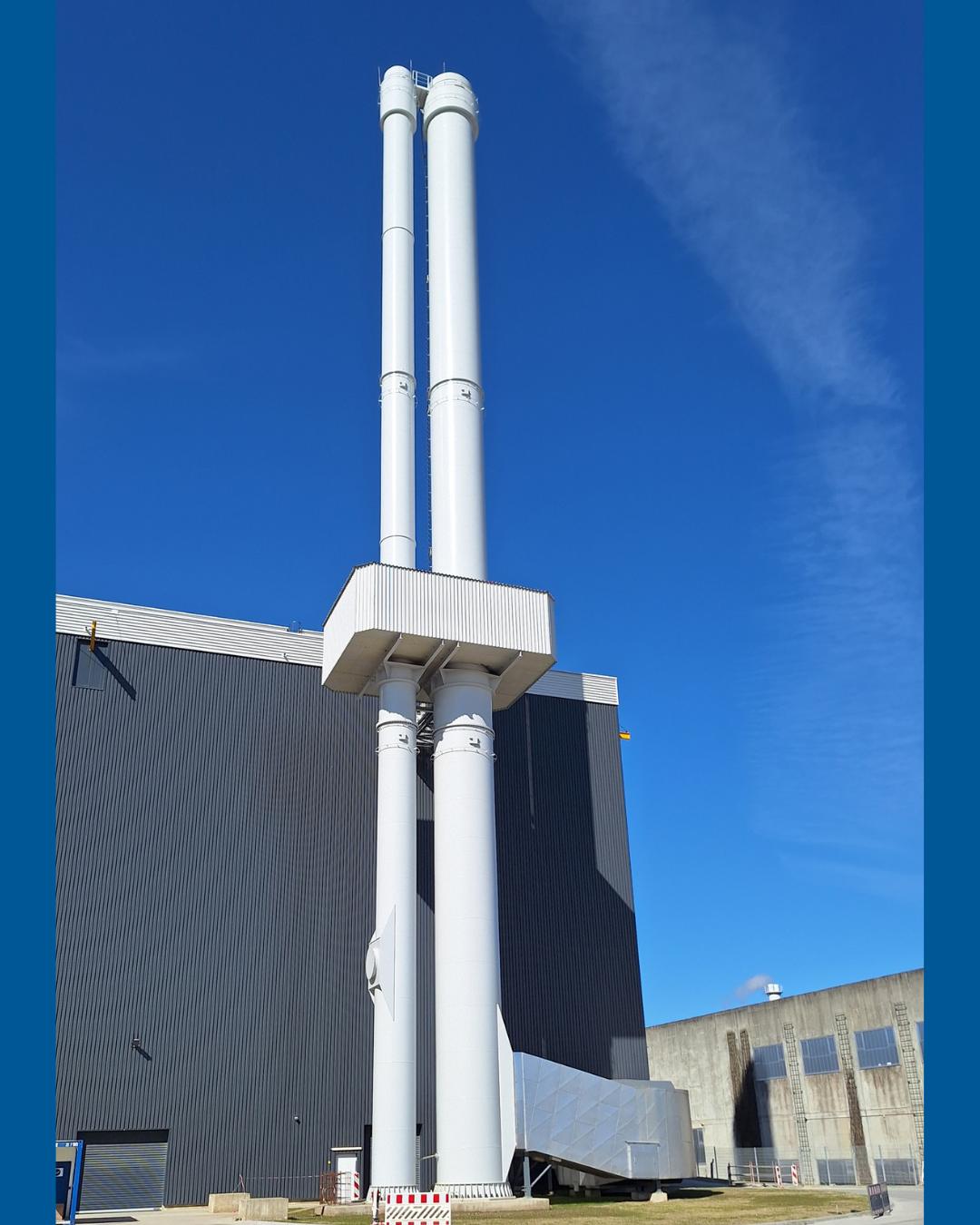

Im Jahr 2021 wurde die SAR durch EEW Energy from Waste GmbH mit der Umsetzung des Loses 3 (EMSR-Technik) für den Ersatzneubau der Müllverbrennungsanlage in Stapelfeld bei Hamburg beauftragt.

Das Projekt „Neubau MHKW Stapelfeld“ umfasst die vollständige elektrotechnische Infrastruktur – von der 30 kV-Ebene bis hin zur 24 V-Versorgung – sowie die gesamte Leittechnik und Gebäudetechnik. Dazu zählen unter anderem Beleuchtung, Telekommunikation, Videoüberwachung, Notlichtsysteme sowie die Integration der Belüftungs- und Klimaanlagen in das Prozessleitsystem. Zusätzlich lieferte SAR als Unterauftragnehmer der Standardkessel Baumgarte GmbH die Feuerleistungsregelung, die vollständig in das Leitsystem integriert wurde.

Die neue Anlage ersetzt die Bestandsanlage, die bis Mitte 2025 jährlich rund 119.000 MWh Strom und 228.000 MWh Fernwärme erzeugte. Mit dem Ersatzneubau wird eine deutliche Effizienzsteigerung erreicht: Die Fernwärmeleistung kann auf bis zu 400.000 MWh erhöht werden, während sich die Stromproduktion mehr als verdoppelt.

Ganzheitliche System Integration aus einer Hand

SAR verantwortete im Projekt das Engineering, die Lieferung, die Inbetriebnahme sowie die Optimierung sämtlicher Systeme.

Unter Einbindung von Partnerunternehmen wurden zudem Verkabelung und Elektromontage vollständig umgesetzt.
Zu den zentralen Lieferumfängen gehören:

  • PCS7-Leitsystem mit hochverfügbarer Architektur
  • Mittel- und Niederspannungsschaltanlagen

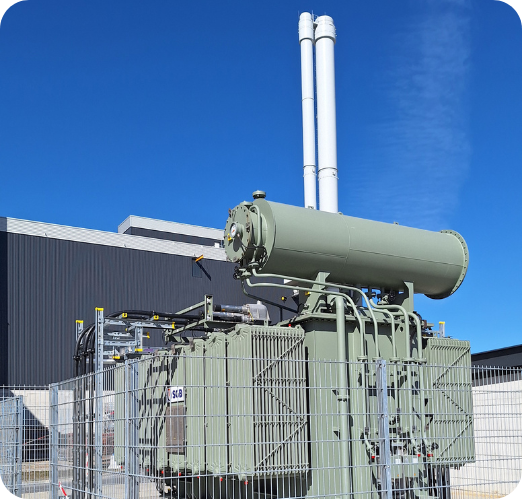

  • Transformatoren bis 45 MVA
  • Antriebstechnik bis 2000 kVA
  • umfassende Mess- und Emissionsmesstechnik
  • Brandmelde-, Video- und Sicherheitssysteme

Projektumfang und technische Dimensionen im Überblick

Die Dimension des Projekts zeigt sich auch im Umfang der Installation: Die Profinet-Systeme umfassen u. a. 95 Motorsteuergeräte Typ Simocode, 43 ABB-FUs sowie 140 Auma-Regelantriebe mit redundanter MRP-Anbindung.
Zusätzlich werden durch ET200SP HA-Stationen über 1200 analoge, 5200 digitale und 500 sichere Signale verarbeitet und es wurden 90 Schaltschränke und Unterverteiler geplant, geliefert und montiert.

Über 290 km Kabel, rund 1.700 Leuchten sowie mehr als 50.000 Arbeitsstunden wurden innerhalb einer Projektlaufzeit von über fünf Jahren realisiert.
Mit dem erfolgreichen Beitrag zum MHKW Stapelfeld unterstreicht SAR erneut seine Kompetenz in der Umsetzung komplexer Energie- und Industrieprojekte.

Mehr dazu in unserem Whitepaper.
